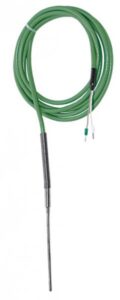

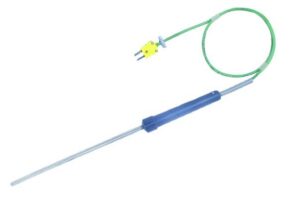

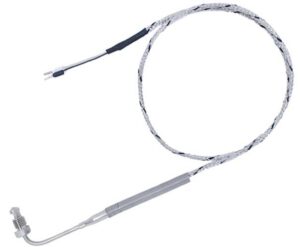

Nazwa katalogowa	Snímače teploty pro stroje a zařízení CH8	Snímače plášťové BH5	Plášťové snímače AA1	Plášťové snímače BA1	Plášťové snímače BA5
Výrobce	Introl	Introl	Introl	Introl	Introl
Měřící rozsah	-40 … 600°C pro J, K	-200 … 550°C pro Pt100 -40 … 750°C (J) -40 … 1200°C (K)	-200 … 550°C pro Pt100 -40 … 700°C pro J -40 … 1200°C pro K	-200 … 550°C pro Pt100	-40 … 800°C (E) -40 … 750°C (J) -40 … 1200°C (K) -40 … 1000°C (N) -40 … 350°C (T)
Čidlo	termočlánek Fe-CuNi (J) NiCr-Ni (K) plášťové provedení	Pt100 termočlánek Fe-CuNi (J) NiCr-Ni (K)	Pt100 NiCr-Ni (K) termočlánek J – Fe-CuNi	Pt100	NiCr-Ni (K) termočlánek NiCr-CuNi (E) Fe-CuNi (J) NiCrSi-NiSi (N) Cu-CuNi (T)
Toleranční třída	1 nebo 2 pro J, K 1 nebo 2 pro R, S 2 nebo 3 pro B	B nebo A pro Pt100 1 nebo 2 pro J, K	B nebo A pro Pt100 1 nebo 2 pro J, K	B nebo A pro Pt100	1 nebo 2
Měřící bod	SO – odizolovaný SP – spojený	SO – odizolovaný SP – spojený	SO – odizolovaný SP – spojený	-	SO – odizolovaný SP – spojený
Materiál	ocel 1.4541 do 700°C	ocel 1.4541 do 700°C Inconel 600 pro K	ocel 1.4541 do 700°C Inconel 600 pro K	ocel 1.4541 do 700°C	Inconel 600 pro K
Průměr měřící vložky	3 mm 4,5 mm 1,5 mm 2 mm	6 mm 8 mm 3 mm 4,5 mm	6 mm 3 mm 4,5 mm	6 mm 3 mm	6 mm 8 mm 3 mm 4,5 mm 0,5 mm 1 mm 1,5 mm 2 mm
Tlak	atmosférický	4,0 MPa	atmosférický	4,0 MPa	4,0 MPa
Závit	M10×1 M8×1 M6 M8×1,25 M10×1,5	UG-1	-	-	-
Použití	určen pro měření teploty částí strojů a zařízení	měření teploty v těžko dostupných místech, možnost ohhnutí senzoru	měření teploty kapalin nebo sypkých materiálů	měření teploty v těžko dostupných místech, možnost vyhnutí senzoru	měření teploty v těžko dostupných místech, možnost vyhnutí senzoru
Poznámky	délka kabelu 1,5 m dvojitá izolace kovová chránička provedení přímé i úhlové délka délka od kabelu k závitu dle objednávky	-	délka kabelu 1,5 m silikonová izolace holé konce	různé verze provedení délka kabelu 1,5 m silikonová izolace	různé verze provedení délka kabelu 1,5 m silikonová izolace
Opce	-	výstup 4/20 mA certifikát Exi, Exd hlavicová verze	-	-	-
Měřící obvod	-	2-, 3-, 4-vodičový pro jednoduché 2-, 3-vodičový pro dvojité	2-, 3-, 4-vodičový pro jednoduché 2-, 3-vodičový pro dvojité	2-, 3-, 4-vodičový pro jednoduché 2-, 3-vodičový pro dvojité	-
Jmenovitá délka	-	od 50 mm do několika metrů	100 … 1500 mm	dle požadavků	dle požadavků
