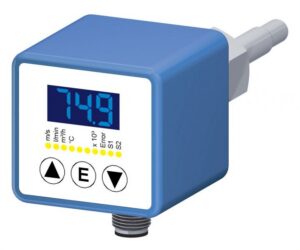

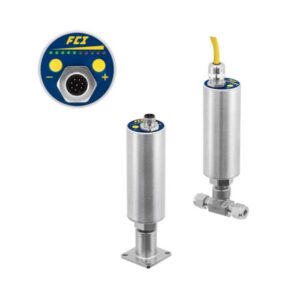

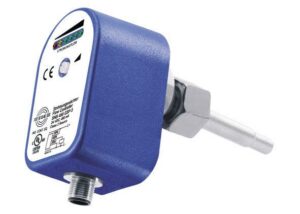

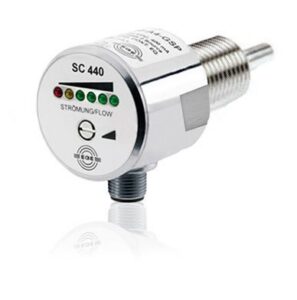

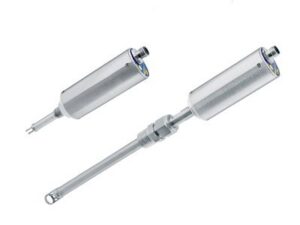

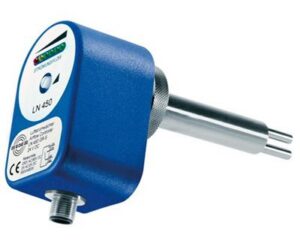

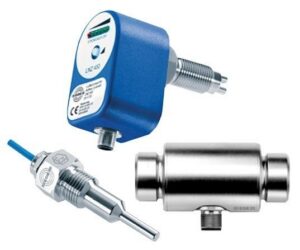

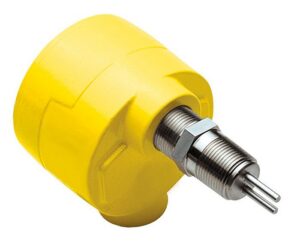

Nazwa katalogowa	Termický snímač hladiny a průtoku FlexSwitch FLT 93	Univerzální průtokový spínač a monitor průtoku FS10i	Univerzální průtokový spínač a monitor speciálně navržený pro vzorkovací systémy analyzátorů plynů a kapalin FS10A	Teplotní signalizátory průtoku vzduchu EGE LN 450	Teplotní signalizátory průtoku kapalin EGE SN-SNS 450	Snímač průtoku pro média na vodní bázi s digitálním displejem SNS 552	Teplotní signalizátory průtoku kapalin EGE SCS 440	Teplotní signalizátory průtoku kapalin EGE SC 440	Teplotní signalizátory průtoku EGE pro zóny Ex
Teplota médium	-73 ... 454 °C -20 ... 177 °C -73 ... 260 °C -20 ... 121 °C -40 ... 121 °C	-40 ... 121 °C	-40 ... 121 °C na vyžádání -40 ... 260 °C	-20 ... 80 °C	-20 ... 80 °C	0 ... 80 °C	-20 ... 80 °C opce: 120 °C	-20 ... 80 °C opce: 120 °C	-20 ... 60 °C -20 ... 70 °C 10 ... 120 °C -20 ... 85 °C
Médium	kapaliny	kapaliny / plyny	kapaliny / plyny	vzduch	kapaliny	Kapaliny na bázi vody	kapaliny	kapaliny	-
Design	FLT93	-	-	LNZ 450 / LN 450	SN 450 / SNS 450	SNS 552	SCS 440	SC 440	-
Výstup	2 x reléový SPDT (hladina / teplota / průtok)	1 x relé 1A 24 V DC 1 x 4 … 20 mA (trend - nelineární výstup)	1 x relé 1A 24 V DC 1 x 4 … 20 mA (trend - nelineární výstup) RS232	-	-	-	-	-	-
Napájení	115 ± 15 Vac 230 ± 30 Vac (50/60 Hz) 21 to 28 Vdc 18 to 26 Vac	24 V DC	24 V DC	24 V DC 230 V AC (opce)	110 V AC 230 V AC 24 V DC	24 V DC	24 V DC	24 V DC	230 V AC 24 V DC 115 V AC
Proudový odběr	< 7 W	-	-	-	-	-	-	-	-
Dělka	30 mm 51 mm 102 mm	až 152 mm	-	-	-	-	-	-	-
Okolní teplota	-20 ... +60 °C -40 ... +60 °C (opce)	-40 … +70 °C	-40 … +71 °C	-20 ... +70 °C	-20 ... +70 °C	-10 ... +60 °C	-20 ... +80 °C	-20 ... +80 °C	-
Procesní tlak	35 bar (standard) 138 bar 162 bar (260 °C) 241 bar (21°C)	138 bar	137 bar	<strong>LNZ:</strong> 30 bar<br /><strong>LN:</strong> 3 bar	100 bar	60 bar	100 bar	100 bar	-
Krytí	IP 66 Alu	IP 67 Ocel nerez. 316	IP 67 Ocel nerez. 316	IP 67 PBT	IP 67 PBT	IP 67 PBT	IP 67 Ocel 303	IP 67 Ocel 303	-
Materiál	316L	316L Hastelloy C22	316L Hastelloy C22	ocel AISI 303	316 Ti	-	316 Ti	316 Ti	-
Procesní připojení	¾ MNPT	½ MNPT nebo ¼ MNPT	1/4″ NPT; kompatibilní s 1/4″, 3/8″ a 1/2″ kabelovou spojkou,<br />1/4″ kabelovou spojkou s 1/8″	<strong>LNZ:</strong> G ½"<br /><strong>LN:</strong> vnitřní závit G1"	<strong>SN 450:</strong> G ½<br /><strong>SNS 450:</strong> M18 x 1,5	SW 22	M18 x 1,5	G ½ ½ NPT G ¼ Tri-clamp 50.5mm (verze SCB)	závitové
Elektrické připojení	1 NPT	M12	M12	M12	M12	M12	M12	M12	-
Schválení	ATEX II 2 G Ex d IIC T6 ... T2 -40 °C to 60 °C Gb SIL 2	ATEX II3G Ex nA IIC T4 Gc SIL 2	ATEX II3G Ex nA IIC T4 Gc	-	-	-	-	-	ATEX CE TUV
MTBF	190 let	-	-	-	-	-	-	-	-
Model	-	FS10i	FS10A	-	-	-	-	-	-
Rozsah měřených hodnot	-	voda: 0,003 až 0,15 m/s	10 až 2 000 cm3/min – vzduch/plyny 25 až 5 000 cm3/min – vzduch/plyny 50 až 20 000 cm3/min – vzduch/plyny 180 až 50 000 cm3/min – vzduch/plyny 375 až 100 000 cm3/min – vzduch/plyny 0,7 až 18 cm3/min – voda 1,5 až 40 cm3/min – voda 4 až 100 cm3/min – voda 14 až 350 cm3/min – voda 30 až 750 cm3/min – voda	-	-	-	-	-	-
Vzduch	-	0,076 až 122 m/s	-	-	-	-	-	-	-
Měřicí princip	-	-	-	termický	termický	termický	termický	termický	-
Rozsah měření	-	-	-	0,5 ... 30 m/s	1 ... 150 cm/s (voda) 3 ... 300 cm/s (olej)	0,05 ... 3 m/s (voda)	1 ... 150 cm/s (voda) 3 ... 300 cm/s (olej)	1 ... 150 cm/s (voda) 3 ... 300 cm/s (olej)	-
Typ výstupu	-	-	-	relé, nebo 4 ... 20 mA	<strong>SN 450:</strong><br />1 nebo 2 x PNP, max. 400mA<br />1 nebo 2 x relé<br />Průtok a teplota (PNP nebo relé)<br />4 ... 20mA<br />1 x relé + ON/OFF zpoždění<br /><br /><strong>SNS 450:</strong><br /> Relé nebo 4..20mA	PNP/NPN – NO/OC 4 ... 20 mA nebo IO-Link	PNP, max 400 mA	PNP, max 400 mA	analogový relé
Vnitřní průměr potrubí	-	-	-	-	-	15 ... 200 mm	-	-	-
Přesnost	-	-	-	-	-	8% indikací + 2% rozsah	-	-	-
Materiál čidla	-	-	-	-	-	316 L	-	-	-
Výrobce	-	-	-	-	-	-	-	-	EGE
Měřené médium	-	-	-	-	-	-	-	-	plyny kapaliny vzduch
Tlak	-	-	-	-	-	-	-	-	6 bar 10 bar 60 bar
Teplota prostředí	-	-	-	-	-	-	-	-	Podle třídy
