Nazwa katalogowa

Termický hmotností průtokoměr ST 100

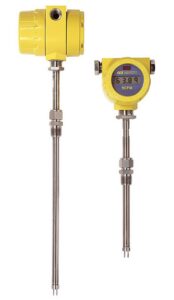

Termický hmotnostní průtokoměr ST 50

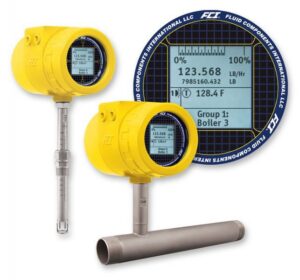

Termický hmotnostní průtokoměr ST 80

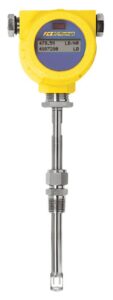

Termický hmotnostní průtokoměr ST 51

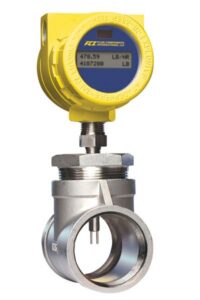

Termický hmotnostní průtokoměr ST 75

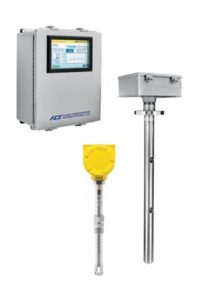

Termický vícebodový hmotnostní průtokoměr MT 100

Stupeň krytí

IP66

IP67

-

IP67

-

Poměr

100:1
1000:1 (opce)

100:1

-

100:1

-

Napájení

24 V DC
85 ... 265 V AC

18 ... 36 V DC
85 ... 265 V AC

-

18 ... 36 V DC
85 ... 265 V AC

-

Výrobce

FCI

-

FCI

-

Odvětví

energetika
metalurgie
chemický
petrochemický
cement a Vápno
papírenský a celulóza
spotřebitelský a zpracovatelský
Sklářství
vodohospodářský a čistírny odpadních vod
těžební
plynárenství
farmaceutický
loďarský
teplárenství

-

energetika
metalurgie
chemický
petrochemický
cement a Vápno
papírenský a celulóza
spotřebitelský a zpracovatelský
Sklářství
vodohospodářský a čistírny odpadních vod
těžební
plynárenství
farmaceutický
loďarský
teplárenství

-

Schválení

ATEX
CE
PED
SIL1

ATEX
CE

-

Standard: označení CE
Volitelný: ATEX: II 3 G Ex nA IIC T6… T1 Gc ATEX: II 3 D Ex tc IIIC T85 °C… T450 °C Dc IEC: Ex nA IIC T6… T1 Gc IEC: Ex tc IIIC T85 °C… T450 °C Dc

Komunikace

HART
Modbus RTU
Profibus DP
Profibus PA
Fieldbus

-

Průměr nominální

51 ... 1066 mm

51 ... 610 mm
powyżej 51 mm

-

51 ... 610 mm
powyżej 51 mm

poniżej 51 mm
6 ... 51 mm (1/4" to 2")

-

Měřená veličina

kompenzovaný průtok
teplota
tlak

kompenzovaný průtok

teplota
průtok
celkový průtok

kompenzovaný průtok

-

Měřené médium

plyny

vzduch
dusík

-

plyny

-

Přesnost

Lepší než 0,75% indikací + 0,5% rozsah

1% indikací + 0,5% rozsahu
2% indikací + 0,5% rozsahu (opce)

Průtok: ± 1,0% odečtu, ± 0,5% celkového rozsahu
Teplota: ± 1,1 °C
Opakovatelnost: ± 0,5% odečtu
Doba odezvy (Flow): 1 sec. až 63% konečné hodnoty v režimu AST ™

2% indikací + 0,5% rozsahu
1% indikací + 0,5% rozsahu (opce)

1% indikací + 0,5% rozsahu
2% indikací + 0,5% rozsahu

-

Teplota médium

insert : -40 ... 177°C
(opce +260 ... +454°C)

0 ... 50 °C
-18 ... 121 °C

-

0 ... 50 °C
-18 ... 121 °C (+177°C ST 51 A - opce)

-

Tlak

do 70 bar

do 34 bar

-

do 34 bar

do 41 bar

-

Typ výstupu

-

analogový
impulsní
4 ... 20 mA

-

ST51: analogový 2 x 2 ... 40 mA (hmotnostní průtok + teplota) , impulsní opce ST51A: 2 x 4 ... 20 mA HART Ver. 7, impulsní Modbus: RS485 (RTU and ASCII)

ST75: analogový 2 x 2 ... 40 mA (hmotnostní průtok + teplota) , impulsní opce ST75A: 2 x 4 ... 20 mA HART Ver. 7, impulsní Modbus: RS485 (RTU and ASCII)

-

Základní modely:

-

ST80: Inzertní, jednobodový (pro průměr potrubí> 2 palce [51 mm])
ST80L: In-line, pro průměry potrubí od 1 palce do 2 palců [25 mm až 51 mm]

-

Rozsah měření průtoku

-

ST80 Inzertní: 0,07 NMPS až 305 NMPS
ST80L In-line: 0,01 Nm3 / h až 3 140 Nm3 / h

-

0,07 NMPS až 305 NMPS ve vzduchu za standardních podmínek

Rozsah provozní teploty průtokoměru

-

až do 454 °C

-

Médium

-

všechny plyny, které jsou kompatibilní s materiály průtokových prvků

-

Poměr

-

Ve výrobě nastaveno od 2: 1 do 100: 1 v rámci kalibrovaného rozsahu průtoku.
Možnost až 1000: 1 s výrobním hodnocením aplikace
Kalibrace: Provádí se na stojanech s použitím zařízení navázaného na NIST a ISO / IEC 17025

-

Ve výrobě nastaveno od 2: 1 do 100: 1 v rámci kalibrovaného rozsahu průtoku.

Měřící prvek

-

Materiál konstrukce: Celonerezová ocel 316L; volitelný Hastelloy-C276

-

Provozní tlak

-

Model ST80 (inzertní):10 nebo 70 bar
Model ST80L (in-line): 1000 psig [70 bar (g)]

-

Vícebodový typ MT100M: 6,9 bar (g) Jednobodový typ MT100S: 70 bar (g)

Provozní teplota

-

Model ST80 (inzertní):-40 °C až 177 °C, možnost 260 °C, nebo 454 °C
Vlhkého plyn: -40 ° C až 177 ° C
Model ST80L (In-line): -40 ° C až 125 ° C

-

Typ stožáru MT100M: -45 °C až 260 °C -45 °C až 454 °C

Provozní připojení

-

Kompresní tvarovky Model ST80 3/4 "nebo 1" MNPT, nerezová ocel s nastavitelnou teflonovou objímkou nebo kovovou objímkou; nebo přírubové závitové a závitové pro montáž 3/4 ", příruby ANSI nebo DIN.

-

Délka vložení

-

Nastavitelné délky polí: (sonda je vyleptána hloubkovým pravítkem v palcích a mm)
1" až 6" [25 mm až 152 mm]
1" až 12" [25 mm až 305 mm]
1" až 21" [25 mm až 533 mm]
1" až 36" [25 mm až 914 mm]
1" až 60" [25 mm až 1524 mm]

-

Pevná délka

-

od 2,6" do 60" [66 mm až 1524 mm]

-

Procesní připojení

-

NPT
MNPT
ANSI
DIN

-

MT100M: 2" MNPT nebo 2" [DN50] nebo větší příruby MT100S: Lisovací kování: 3/4" nebo 1" zástrčka NPT, Příruby ANSI nebo DIN

Konfigurace dálkového vysílače

-

Vysílač může být namontován vzdáleně od měřícího prvku pomocí propojovacího kabelu 300 m

-

Snímač průtoku

-

Provozní teplota: -40 °C až 65 °C
Zdroj napájení: AC: 85 Vac až 265 Vac, 50 Hz až 60 Hz; Maximálně 10W DC: 24 Vdc ± 20%; Maximálně 9W

-

Provozní teplota: -40 °C až 65 °C
Provoz LCD displeje je omezen na -20 °C

Výstup

-

Digitální: Standard: HART (kompatibilní s v7), Modbus RS-485 a USB Serial I / O. Základní sběrnice Fieldbus H1 nebo PROFIBUS-PA

-

Kryt

-

Hlavní vysílač / elektronika: IP66 / 67; hliník s práškovým polyesterovým povrchem nebo volitelně z nerezové oceli

-

Kompatibilita s médii

-

Bioplyn
Metan
Zemní plyn
Stlačený vzduch
Stlačený vzduch
Dusík

Zemní plyn
Stlačený vzduch
Dusík
kyslík
argon
CO2
ozon
další uhlovodíkové plyny

-

Rychlost průtoku

-

0,08 až 122 m/s

-

Měřicí rozsah (vzduch*)

-

¼’’ - 0,07 – 29 Nm3/h
½’’ - 0,22 – 86 Nm3/h
¾ ‘’- 0,38 – 151 Nm3/h
1’’ – 0,59 – 237 Nm3/h
2’’ – 2,3 – 950 Nm3/h

-

Teplotní kompenzace media

-

4 ... 38 °C
opce: -18 ... +121 °C

-

Aplikace

-

Spalovací vzduch
Průtok stohovacího plynu
Proud primárního, sekundárního a přetlakového vzduchu
Proud vzduchu předehřívače
Průtok přiváděného vzduchu do kotle
Proud spalin
Monitorování / hlášení emisí (CEMS)
Řízení HVAC

Přesnost průtoku (při kalibrovaných podmínkách)

-

± 1,75% odečtu, ± 0,5% plného rozsahu stupnice

Teplotní koeficient (průtok)

-

S volitelnou teplotní kompenzací; platí od 10% do 100% kalibrace v plném rozsahu

Průtoková opakovatelnost

-

± 0,5% odečtu

Přesnost teploty

-

± 2 °F [1 °C]

Teplota - Opakovatelnost

-

± 1 °F [1 °C]

Kalibrace

-

Provádí se pomocí zařízení sledovatelného podle norem NIST (US National Institute of Standards and Technology) a mezinárodních norem ISO / IEC 17025 pro systémy kvality laboratorních testů.

Proudový prvek

-

Počet bodů snímání průtoku na systém: Až 8 bodů

Stavební materiály

-

Typ stožáru MT100M
Všechny svařované
Nerezová ocel 316L

Jednobodový typ MT100S

-

Všechny svařované, nerezové oceli 316L; Hastelloy C-276 (volitelné)

Příkon

-

AC: 85 VAC až 240 VAC (až 4 body, max. 29W, až 8 bodů, max. 43W)
DC: 24 VDC (19,2 VDC až 28,8 VDC) (až 4 body, max. 17W, až 8 bodů, max. 26W)
