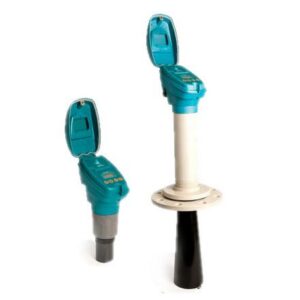

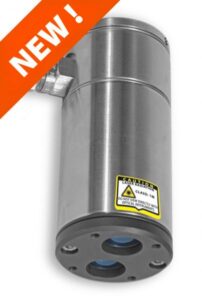

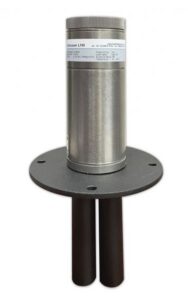

Nazwa katalogowa	SULTAN akustický polohovací systém pro stroje	OptioLaser L100	OptioLaser L200
Komunikace	Devicenet HART Profibus DP Profibus PA Fieldbus Modbus GosHawk	-	-
Přesnost senzoru	+/- 0,25% měřeného rozsahu	-	-
Frekvence	4kHz 9k/kHz	-	-
Provozní napětí	90 - 265 VAC 50/60 Hz, 48 VDC	-	-
Analogový výstup	4-20 mA	-	-
Relé výstupy	2 x integrovaný a 5 x dálkový	-	-
Maximální dosah	195m, 4 / 9kHz pro zvětšený dosah	-	-
Provozní teplota	-40 °C až 80 °C	-20 ... +60 °C	-20 ... +60 °C
Oddělení převodníku/zesilovače	až 1 000 m při použití BELDEN 3084A, DEKORON, nebo ekvivalentu	-	-
Úhel paprsku	10° s usměrňovačem 9kHz / 4kHz	-	-
Displej	2 řádkový a 12místný alfanumerický LCD	-	-
Krytí	integrovaný systém IP67 vzdálená elektronika IP65 (NEMA 4x) vysílač IP68	IP 66	IP 66
Montáž	ANSI, JIS nebo DIN příruba	-	-
Typická hmotnost	13Kg (4-5 Hz) 10Kg (9-10 Hz)	-	-
Napájení	-	24 V DC	24 V DC 220/110 V AC
Hmotnost	-	1,25 kg	2 kg
Materiál pouzdra	-	nerezová ocel	nerezová ocel
Snímací vzdálenost	-	0,3 … 50 m	0,3 … 100 m
Rozlišení	-	10 mm	10 mm
Přesnost	-	<0,1% z plného rozsahu při 20 °C	<0,1% z plného rozsahu při 20 °C
Rychlost aktualizace	-	5 čtení za sekundu	5 čtení za sekundu
Nominální spotřeba	-	100 mA	100 mA
Výstup	-	Analogový 4 … 20 mA NAMUR, 2 x spínací relé	Analogový 4 … 20 mA NAMUR, 2 x spínací relé
Divergence paprsku	-	<1 °	<1 °
Laserová bezpečnostní třída	-	1M	-
Provozní tlak	-	atmosférický	atmosférický
Výkon měřicího laseru	-	-	15 W
Zaměřovací laser	-	-	<5 mW červený
Bezpečnostní klasifikace měřicího laseru	-	-	Třída 1M
