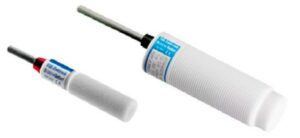

| Nazwa katalogowa | Kapacitní hladinový spínač EGE KGF/KGMR PTFE M14/M30 |

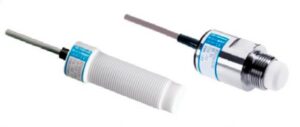

Kapacitní hladinový spínač EGE KGF G3/4 |

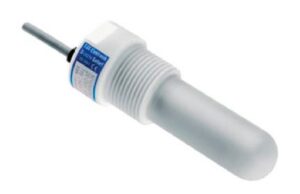

Kapacitní hladinový spínač EGE KGFR G1 |

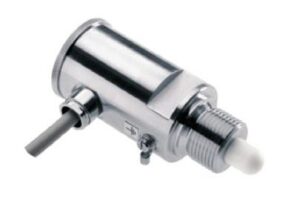

Kapacitní hladinový spínač EGE KA G1 |

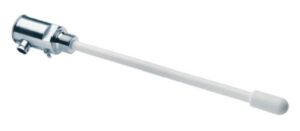

Kapacitní hladinový spínač EGE KB G1 |

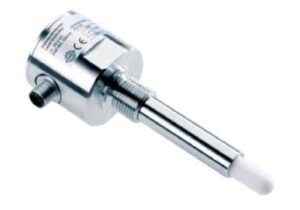

Kapacitní hladinový spínač EGE KFC G1/2 |

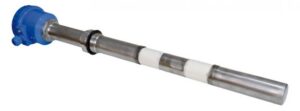

Kapacitní signalizátor pro detekci popílku v energetice CSP-2RF |
Kapacitní signalizátor s plochou elektrodou CSP-7 |
| Rozměry | Z pliku | Z pliku | Z pliku | Z pliku | Z pliku | Z pliku | - | - |
| Krytí | IP 67 | IP 67 | IP 67 | IP 67 | IP 67 | IP 67 | IP 66 | IP 66 |
| Médium | kapaliny | kapaliny | kapaliny | agresivní kapaliny | agresivní kapaliny | agresivní kapaliny | sypké látky | sypké látky |
| Provedení |
PNP – M14 / M30 230VAC – M30 |
<strong>KGF / KGMR</strong> - PNP G3/4 <strong>KGF</strong> - PNP / 230AC G3/4 |
KGFR 1G <strong>DC</strong><br />KGFR 1G <strong>AC</strong> | KA PNP | KB G1 | KFC G1/2 | - | - |
| Výstup | PNP 3-vodičový (PNP – M14 / M30)<br />19 ... 253 V AC, 2-vodičový (230VAC – M30) |
PNP 3-vodičový (KGF / KGMR) 19 ... 253 V AC, 2-vodičový (KGF) |
PNP 3 nebo 4-vodičový (DC)<br />19 ... 253 V AC, 2-vodičový (AC) | PNP 3 –vodičový | PNP 3 –vodičový | PNP 3 –vodičový | - | - |
| Napájení | 10 ... 33 V DC (PNP - M14)<br />10 ... 55 V DC (PNP - M30)<br />20 ... 250 V AC (230VAC - M30) | 10 ... 55 V DC (KGF / KGMR)<br />20 ... 250 V AC (KGF) | 10 ... 55 V DC (DC)<br />20 ... 250 V AC (AC) | 10 ... 55 V DC | 10 ... 55 V DC | 10 ... 55 V DC |
230 V AC 24 V DC |
230 V AC 24 V DC |
| Proudový odběr | 4 mA (PNP – M14 / M30)<br />2,5 mA (230VAC – M30) | 2.5mA (KGF / KGMR)<br />4mA (KGF) | 4mA / 10mA (4-vodičová) (DC)<br />2.5mA (AC) | 4 mA | 4 mA | 4 mA | - | - |
| Trvalá proudová zatížitelnost na spínacím výstupu – PNP výstup | 200 mA (PNP - M14)<br />400 mA (PNP - M30)<br />min. 5 mA, max. 400 mA (230VAC - M30) | 400 mA (KGF PNP G3/4)<br />300 mA (KGMR PNP G3/4) <br />Max. 400 mA (PNP / 230AC G3/4)<br />Min. 5 mA (PNP / 230AC G3/4) | 400 mA (DC)<br />Max. 400mA, Min. 5mA (AC) | 400 mA | 400 mA | 200 mA | - | - |
| Teplota médium | -25 ... +75 °C | -25 ... +75 °C | -25 ... +75 °C |
-25 ... +75 °C měřící část senzoru +120°C |
-25 ... +75 °C měřící část senzoru +120°C |
-25 ... +75 °C měřící část senzoru +120°C |
max 500°C | max 80°C |
| Okolní teplota | -20 ... +75 °C | -25 ... +75 °C | -25 ... +75 °C | -25 ... +70 °C | -25 ... +70 °C | -25 ... +70 °C | -25 ... +70 °C | -25 ... +70 °C |
| Procesní tlak | Blížící se atmosférickému tlaku | Blížící se atmosférickému tlaku | Blížící se atmosférickému tlaku | 30 bar (25 °C) | 16 bar (25 °C) | 16 bar (25 °C) | 16 bar | 16 bar |
| Materiál sensoru | PTFE | KGMR – PTFE / 316 Ti / FPM | PTFE | - | - | - | - | - |
| Procesní připojení | M14 x 1.5 nebo M30 x 1.5 (PNP – M14 / M30)<br />M30 x 1.5 (230VAC – M30) | G ¾ | G 1 | G 1 | G 1 | G ½ | G 1½ | příruba |
| Elektrické připojení | kabel 2m PVC 3 x 0.3 mm2 (PNP – M14 / M30) <br />kabel 2m PVC 2 x 0.5 mm2 (230VAC – M30) | kabel 2m PVC | kabel 2m PVC | elektrická svorkovnice | elektrická svorkovnice | M12 | - | - |
| Materiál | - | - | - |
316 Ti PTFE FPM |
316 Ti PTFE FPM |
316 Ti PTFE FPM |
ocel 1.4541 (1H18N9T) porcelán |
ocel 1.4541 (1H18N9T) PP |
| Prodloužení | - | - | - | - |
200 mm 400 mm 600 mm 1000 mm |
200 mm 400 mm 50 mm 100 mm |
- | - |
| Typ výstupu | - | - | - | - | - | - | relé | relé |
| Měřicí princip | - | - | - | - | - | - | kapacitní | kapacitní |
| více | více | více | více | více | více | více | více |
