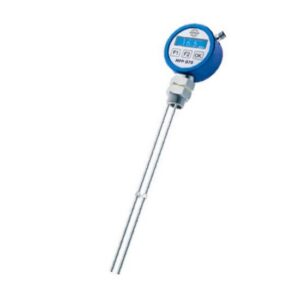

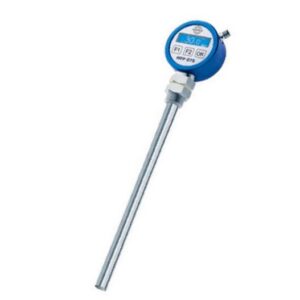

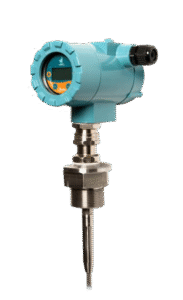

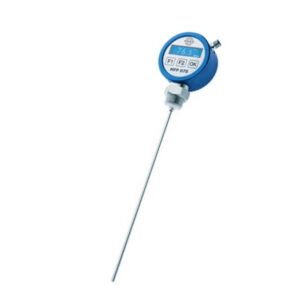

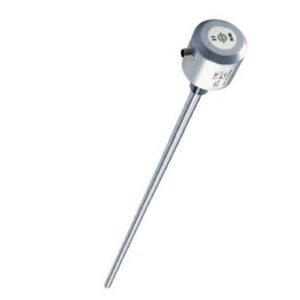

Nazwa katalogowa	Vedený radar (TDR) EGE MFP-LM Single	Vedený radar (TDR) EGE MFP-LP Twin	Vedený radar (TDR) EGE MFP-LK Koax	Vedený radar (TDR) EGE MFP-LMF	Vedený radar (TDR) EGE MFM	Vedený radar CENTURION	Vedený radar CENTURION PoE (Power Over Ethernet)
Přesnost	5 mm	5 mm	5 mm	10 mm	3 mm	± 3mm	± 3mm
Teplota médium	0 ... 80 °C	0 ... 80 °C	0 ... 80 °C	0 ... 80 °C	0 ... 80 °C	<strong>FKM</strong> (Viton) -40 °C až + 150 °C <br /><strong>EPDM</strong> -40 °C až + 130 °C<br /><strong>FFKM</strong> (Markez) -10 °C až + 200 °C <br /><strong>FFKM</strong> (Markez) -5 °C až + 250 °C	-40 ... 130 °C opce: 250 °C
Napájení	20 ... 27 V DC	20 ... 27 V DC	20 ... 27 V DC	20 ... 27 V DC	20 ... 27 V DC	14…28 V DC, 2 drátová	Power over Ethernet (PoE) – 48 V DC
Rozměry	Z pliku	Z pliku	Z pliku	Z pliku	Z pliku	-	-
Krytí	IP 67	IP 67	IP 67	IP 67	IP 67	IP 66	IP 66
Materiál	316 Ti PTFE NBR (jiné na objednávku)	316 Ti PTFE NBR (jiné na objednávku) POM	316 Ti PTFE NBR (jiné na objednávku) POM	316 Ti PTFE PFA (tyč)	316 Ti NBR nebo na objednávku	SS316L, PEEK nebo PTFE, GF25	SS316L, PEEK nebo PTFE, GF25
Procesní připojení	G ¾	G ¾	G ¾	G¾ (PEEK)	G ¾	G ¾ G 1 G 1½ nebo příruba od DN 25	G ¾ G 1 G 1½ nebo příruba od DN 25
Elektrické připojení	M12	M12	M12	M12	M12	-	-
Médium	Kapaliny na bázi vody	voda, olej, rozpouštědla, čisticí prostředky	voda, olej, rozpouštědla, čisticí prostředky	agresivní kapaliny	kapaliny	kapaliny nebo sypké látky er >1.5	kapaliny nebo sypké látky er >1.5
Design	jedna tyč	dvě tyče	souosý senzor	jedna tyč s povrchem z PFA	souosý senzor	-	-
Relativní permitivita (εr)	> 20	≥ 2,3	> 2.0	≥ 20	≥ 1.8	-	-
Výstup	4 ... 20 mA nebo 2 x PNP	4 ... 20 mA nebo 2 x PNP	4 ... 20 mA nebo 2 x PNP	4 ... 20 mA nebo 2 x PNP	4 ... 20 mA	-	-
Proudový odběr	< 45 mA	< 45 mA	< 45 mA	< 45 mA	< 100 mA	-	-
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] – PNP výstup	200 mA	200 mA	200 mA	200 mA	-	-	-
Max. měřená vzdálenost	1200 mm	1200 mm	1200 mm	1200 mm	1100 mm	-	-
Horní mrtvá vzdálenost	25 mm	25 mm	25 mm	40 mm	20 mm	-	-
Dolní mrtvá vzdálenost	15 mm	25 mm	25 mm	15 mm	30 mm	-	-
Okolní teplota	0 ... +70 °C	0 ... +70 °C	0 ... +70 °C	0 ... +70 °C	-20 ... +70 °C	-40 ... +80 °C	-40 ... +80 °C
Procesní tlak	10 bar (speciální verze 20 bar)	10 bar (speciální verze 20 bar)	10 bar (speciální verze 20 bar)	10 bar	6 bar	100 bar	100 bar
Měřicí princip	-	-	-	-	-	mikrovlny, 2 GHz	mikrovlny, 2 GHz
Doba odezvy	-	-	-	-	-	< 1 sekunda (závisí na aplikaci) 3 měření za sekundu 3	< 1 sekunda (závisí na aplikaci) 3 měření za sekundu 3
Typ výstupu	-	-	-	-	-	4 … 20 mA HART 7 nebo Modbus	Ethernet
ATEX	-	-	-	-	-	Certificate No. FM18ATEX0046X ATEX Ex II 1/2 G Ex ia/db IIC T6...T2 Ga/Gb Ta = -°C to +60°C ATEX Ex II 1/2 D Ex ia IIIC T85°C…T250°C Da; Ex tb IIIC T85°C Db Ta = -°C to +60 °C	-
SIL	-	-	-	-	-	Certificate No. 968/FSP 1375.01/18 SIL2 SIL3 (multi channel)	-
Tahová zátěž	-	-	-	-	-	<strong>Flexibilní kabelové sondy</strong><br />• Typ sondy: A04 / J04 0,5 tuny<br />• Typ sondy: A06 / J06 1,0 tuny<br />• Typ sondy: A08 / J08 4,0 tuny <strong>Boční zatížení (tuhé sondy)</strong><br />• Typ sondy: B04 / K04 1 Nm<br />• Typ sondy: B06 / K06 3 Nm<br />• Typ sondy: B08 / K08 8 Nm	<strong>Flexibilní kabelové sondy</strong><br />• Typ sondy: A04 / J04 0,5 tuny<br />• Typ sondy: A06 / J06 1,0 tuny<br />• Typ sondy: A08 / J08 4,0 tuny <strong>Boční zatížení (tuhé sondy)</strong><br />• Typ sondy: B04 / K04 1 Nm<br />• Typ sondy: B06 / K06 3 Nm<br />• Typ sondy: B08 / K08 8 Nm
