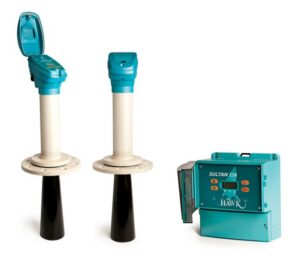

Nazwa katalogowa	Sultan Non-Contact Acoustic Wave Series	Akustický vysílač úrovně Sultan s napájením přes Ethernet (PoE)
Frekvence	50 Hz 5kHz 10kHz 15kHz 20kHz 30kHz 40kHz	50 Hz 5kHz 10kHz 15kHz 20kHz 30kHz 40kHz
Vstupy	max. 2 vstupy (2-kanálová verze)	PoE (Power over Ethernet) – napájení přes Ethernet
Provozní napětí	12 - 30 VDC nebo 90 - 265 V AC	-
Spotřeba energie	<4W @ 24Vdc <10VA @ 240Vac	-
Izolované analogové výstupy	4.20mA	-
Reléový výstup	2 relé SPDT	-
Zaslepovací vzdálenost	50kHz = 0,25 m (10 ”) 40kHz = 0,30 m (12 ”) 30kHz = 0,35 m (14 ”) 20kHz = 0,45 m (17 ”) 15kHz = 0,60 m (24 ”) 10kHz = 1,0 m (39 ”) 5kHz = 1,5 m (59 ”)	50kHz = 0,25 m (10 ”) 40kHz = 0,30 m (12 ”) 30kHz = 0,35 m (14 ”) 20kHz = 0,45 m (17 ”) 15kHz = 0,60 m (24 ”) 10kHz = 1,0 m (39 ”) 5kHz = 1,5 m (59 ”)
Maximální dosah	5m 50kHz kapaliny 7m 40kHz kapaliny 10m 30kHz kapaliny, 5m pevné látky 20m 20kHz kapaliny / kaly, 10m pevné látky 30m 15kHz kapaliny / kaly, 20m pevné látky 50m 10kHz kapaliny / kaše / prášky / pevné látky 60m 5kHz kapaliny / kaše / prášky / pevné látky	5m 50kHz kapaliny 7m 40kHz kapaliny 10m 30kHz kapaliny, 5m pevné látky 20m 20kHz kapaliny / kaly, 10m pevné látky 30m 15kHz kapaliny / kaly, 20m pevné látky 50m 10kHz kapaliny / kaše / prášky / pevné látky 60m 5kHz kapaliny / kaše / prášky / pevné látky
Rozlišení	1 mm	1 mm
Přesnost senzoru	+/- 0,25% měřeného rozsahu	-
Provozní teplota	elektronika -40 °C až 80 °C převodník -40 °C až 80 °C	-40 °C až 80 °C
Oddělení snímače / zesilovače	Až 500 m pomocí specifikovaného prodlužovacího kabelu BELDEN 3084A = 500 m	-
Maximální provozní tlak	(+/- 0,5 bar)	(+/- 0,5 bar)
Úhel paprsku	7,5° bez ohniska 30 kHz 6° s ohniskem	7,5° bez ohniska 30 kHz 6° s ohniskem
Zobrazení	2 řádkový x 12 místný alfanumerický LCD displej s podsvícením	LCD displej s podsvícením
Krytí	Remote Electronics IP65 Dálkový převodník IP68	-
Přesnost	-	+/- 0,25% měřeného rozsahu
