Radarové Archives - INTROL: průmyslové měření a automatizace

Nazwa katalogowa

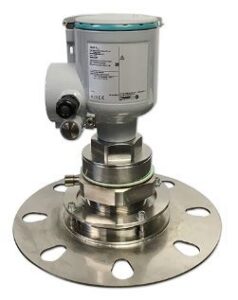

Radarový hladinoměr 80 GHz pro měření výšky hladiny u prášků a sypkých produktů Senator S80P

Radarový hladinoměr 80 GHz pro měření výšky hladiny kapalin Senator S80L

Radarový hladinoměr 80 GHz pro měření výšky hladiny kapalin v potravinářském a farmaceutickém průmyslu Senator S80H

Radarový hladinoměr pro měření výšky hladiny sypkých materiálů Senator S24S

Radarový hladinoměr je pro měření výšky hladiny u agresivních kapalin Senator S24C

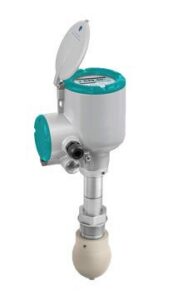

Radarový hladinoměr pro měření výšky hladiny kapalin Senator S24L

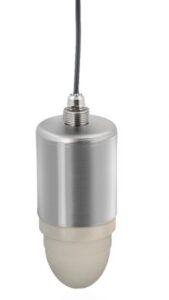

Radar Senator S24W FMCW 24 GHz pro kapaliny

HAWK Ekonomický radar

Napájení

12 ... 30 V DC
2 drátová

-

Krytí

IP 66
IP 68 0,1 bar

nerezová ocel (1.4404 / 316L) IP66 / IP68 (nepřetržité ponoření při přetlaku 0,2 bar po dobu 2 týdny)

-

Procesní připojení

G 1½
G 3
nebo příruby DN 50 – DN 200

G ¾
G 1
G 1½
G 3
nebo příruby DN 50 – DN 200

Objektivová anténa DN25 / 1¨ s připojením 1½¨ Tri-Clamp®
Objektivová anténa DN25 / 1¨ s připojením 2¨ Tri-Clamp®
Objektivová anténa DN25 / 1¨ s připojením SMS 1145 (51)
Objektivová anténa DN25 / 1¨ s připojením VARIVENT®
Objektivová anténa DN25 / 1¨ s připojením DN40 DIN 11851
Objektivová anténa DN25 / 1¨ s připojením DN50 DIN 11851
Objektivová anténa DN25 / 1¨ s připojením DN50 DIN 11864-1
Objektivová anténa DN25 / 1¨ s připojením DN40 DIN 11864-1
DN50 NEUMO BioControl®

G 1
G 1½
nebo DN 80

G 1½
nebo DN 80 – DN 150

spodní část krytu G 3 A, horní část krytu G 1 A

-

Okolní teplota

-40 ... +80 °C

-20 ... +80 °C

-

Přesnost

± 2 mm nebo ± 0,02% z měřené vzdálenosti > 10 m

± 2 mm při vzdálenosti ≤ 10 m ± 0,02% > 10 m

-

Maximální rychlost změny

≤60 m / min

-

Jazykové rozhraní

čeština
němčina
ruština
italština

čeština
angličtina
němčina
ruština

čeština
angličtina
němčina
ruština
italština

čeština
angličtina
němčina
ruština

-

Médium

pevné látky DK > 1.4

kapaliny, DK > 1.4

pevné látky DK > 1.4

kapaliny, DK > 1.4

-

Měřicí princip

radar 78 ... 82 GHz FMCW

radar 24 GHz FMCW

-

Teplota médium

opce: 200 °C
150 °C

-50 ... 150 °C
opce: 200 °C

-50 ... 150 °C

-

Kovová anténa Horn: -50 °C … + 130 °C
Drop anténa (PP): -40 °C … +100 °C

-

Procesní tlak

40 bar

max 25 bar

16 bar

100 bar

16 bar

-

Úhel paprsku

Objektiv, DN40 (1½¨): 8°
Objektiv, DN70 (2¾¨): 4 °

DN20 (¾") 15°
DN25 (1") 10°
DN40 (1½") 8°
DN70 (2¾") 4°

Objektiv, DN25 (1¨): 10°
Objektiv, DN40 (1½¨): 8°

Kovová anténa, DN 80 : 9°
Kovová anténa, DN 100 : 8°
Kovová anténa, DN150 : 6°
Kovová anténa, DN200 : 5°
PP Drop, DN80 / 3¨: 9°
PP Drop, DN100 / 3¨: 7°
PP Drop, DN150 / 6¨: 5°
PTFE Drop, DN80 / 3¨: 8°
PTFE Drop, DN100 / 3¨: 7°
PTFE Drop, DN150 / 6¨: 4°

Kovová anténa, DN 40 : 17°
Kovová anténa, DN 50 : 16°
Kovová anténa, DN 80 : 9°
Kovová anténa, DN 100 : 8°
Kovová anténa, DN150 : 6°
Kovová anténa, DN200 : 5°
PTFE Drop, DN80 / 3¨: 8°
PTFE Drop, DN100 / 3¨: 7°
PTFE Drop, DN150 / 6¨: 4°
PEEK Drop, DN80 / 3¨: 9°

Kovová anténa, DN 40 : 17°
Kovová anténa, DN 50 : 16°
Kovová anténa, DN 80 : 9°
Kovová anténa, DN 100 : 8°
Kovová anténa, DN150 : 6°
Kovová anténa, DN200 : 5°
PP Drop, DN80 / 3¨: 9°
PP Drop, DN100 / 3¨: 7°
PP Drop, DN150 / 6¨: 5°

-

ATEX

ATEX II 1/2 G Ex ia IIC T6…T3 Ga/Gb + II 1/2 D Ex ia IIIC T85°C…T150°C

ATEX II 1/2 G Ex ia IIC T6…T3 Ga/Gb + II 1/2 D Ex ia IIIC T85°C…T150°C or T85°C…T200°C Da/Db

II 1/2 G Ex ia IIC T6...T3 Ga/Gb

-

Opce

možnost čištění vzduchem

-

ohřev / chlazení s G ½ připojen
Čisticí systém s 1/8 NPTF připojení
systémy ohřevu / chlazení + proplachování

Ohřev / chlazení s G ½ připojení
Čisticí systém s 1/8 NPTF připojení
Systémy ohřevu / chlazení + proplachování

-

Typ výstupu

-

4 .... 20 mA HART
nebo PROFIBUS PA
nebo FIELDBUS FUNDATION

4 ... 20mA HART nebo PROFIBUS PS nebo FIELDBUS FUNDATION

-

Materiál

-

316L

PEEK Victrex 450G and 316L

-

Měřicí dosah

-

max 100 m

-

max 100 m

-

Měřící rozsah

-

max. 50m

-

Drsnost povrchu navlhčeného části

-

Ra <0,8 μm

-

Tlak / Teplota média

-

Anténa Metal Horn: -50 … +130°C
Příklad: viz doplňkový návod k obsluze nebo osvědčení o schválení
Drop anténa (PTFE): -50 … +130°C
Drop anténa (PP): -40 … +100°C

-

Tlak / Teplota média / Material

-

1 … 40 barg / -40 °C ... +200 °C / FKM/FPM
1 ... 40 barg / -50 °C ... +150 °C / EPDM
1 ... 40 barg / -20 °C ... +200 °C / Kalrez® 6375
-1 ... 100 barg / -40 °C ... +200 °C / FKM/FPM 5
-1 ... 100 barg / -20 °C ... +200 °C / Kalrez® 6375

-

Princip měření

-

FMCW radar

-

Frekvenční rozsah

-

K-pásmo (24… 26 GHz)

-

Max. měřicí rozsah

-

20 m

-

Min. výška nádrže

-

0,2 m

-

Doporučená minimální zaslepovací vzdálenost

-

0,8 m

-

Úhel paprsku (anténa)

-

PP Drop
DN100 / 4": 8°

-

Anténa

-

polypropylen PP

-

Kalibrace

-

ovladače FC475, AMS, PDM, FDT/DTM

-
